| Ürün Adı |
|
| ÇEKİÇ TİP KİMYASAL DÜBEL - (IDKIC) |
| Ürün Tanımı |
|
ÇEKİÇ TİP KİMYASAL DÜBEL - (IDKIC)
|
-
Ağır yük çeken bölgelerde,uygulama noktası ile kenar
uzaklıkları az olan zeminlerde,titreşimli,sulu çalışma alanlarında
kullanılan ideal bir montaj elemanıdır.
- Bağlantı elemanı olarak rot veya betonarme demiri kullanılabilir.
- Yüksek dayanım gücü
- Titreşimlerde zemini bırakmaz.
- Hafif ve gevşek yüzeyleri takviye eder.
- Su içinde uygulanabilir.
- Ani yüklere dayanıklıdır.
- Uygulanan yüzeylere baskı yapmaz yapışır.
- Bu nedenle kenara yakın deliklerde rahatlıkla uygulanabilir.
|

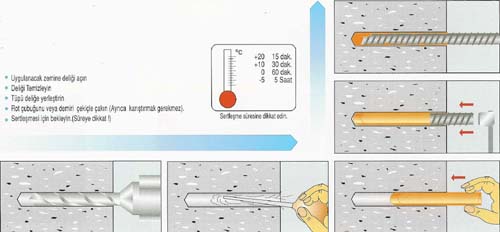

UYGULAMA
|
TEKNİK RESİM
|
|
|
|
| |
|
ÇEKİÇ TİP KİMYASAL DÜBEL - (IDKIC)
| Ölçüler |
M10
|
M12
|
M16
|
M20
|
| Tek dübel için müsaade edilen yük Emniyetli Çekme Yükü (kN) B25
|
8
|
10
|
17
|
27
|
| Uygun Aks ve kenar uzaklığında Eğilme momenti ( Nm ) |
21,7
|
37,4
|
94,6
|
186
|
Kullanılacak Rot Ölçüsü mm
|
|
|
|
|
| Betondaki Isı °C |
|
|
|
|
| Sertleşme Süresi dak. |
15
|
30
|
60
|
300
|
|
Kod No
|
Ölçü M
|
Dübel Dış Çapı Ø(mm)
|
Dübel Boyu S (mm)
|
t max (mm)
|
L (mm)
|
İki Dübel Arası Min# c(mm)
|
Dübelin Kenardan Min#Uzaklığı d(mm)
|
Uygulanacak Malzemenin Min Kalınlığı e(mm)
|
ØD (mm)
|
H (mm)
|
Kutu Adet
|
| IDKIC10 |
M10
|
10
|
85
|
20
|
S+t
|
220
|
110
|
140
|
13
|
90
|
10
|
| IDKIC12 |
M12
|
12
|
95
|
25
|
S+t
|
270
|
135
|
160
|
15
|
110
|
10
|
| IDKIC16 |
M16
|
16
|
95
|
40
|
S+t
|
310
|
155
|
175
|
20
|
140
|
10
|
| IDKIC20 |
M20
|
20
|
170
|
50
|
S+t
|
420
|
210
|
230
|
25
|
180
|
5
|
|
|
|
