NORMAL TİP KİMYASAL DÜBEL - (IDKIN)
|
-
Ağır yük çeken bölgelerde,uygulama noktası ile kenar
uzaklıkları az olan zeminlerde,titreşimli,sulu çalışma alanlarında
kullanılan ideal bir montaj elemanıdır.
- Özel rotu ile birlikte kullanılır.
- Yüksek dayanım gücü
- Titreşimlerde zemini bırakmaz.
- Hafif ve gevşek yüzeyleri takviye eder.
- Su içinde uygulanabilir.
- Ani yüklere dayanıklıdır.
- Uygulanan yüzeylere baskı yapmaz yapışır.
- Bu nedenle kenara yakın deliklerde rahatlıkla uygulanabilir.
|

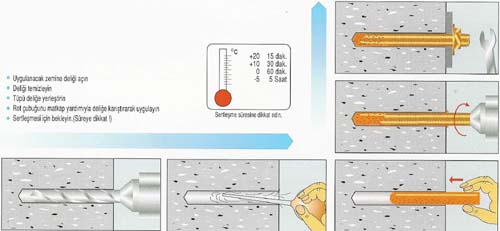

UYGULAMA
|
TEKNİK RESİM
|
|
|
|
| |
|
NORMAL TİP KİMYASAL DÜBEL - (IDKIN)
| Ölçüler |
M8
|
M10
|
M12
|
M16
|
M20
|
M24
|
| Tek dübel için müsaade edilen yük Emniyetli Çekme Yükü (kN) B25
|
4
|
7
|
10
|
15
|
27
|
37
|
| Uygun Aks ve kenar uzaklığında Eğilme momenti ( Nm ) |
10,7
|
21,7
|
37,4
|
94,6
|
186
|
186
|
Kullanılacak Rot Ölçüsü mm
|
|
|
|
|
|
|
| Betondaki Isı °C |
|
|
|
|
|
|
| Sertleşme Süresi dak. |
20
|
30
|
30
|
60
|
|
300
|
|
Kod No
|
Ölçü M
|
Dübel Dış Çapı Ø(mm)
|
Dübel Boyu S (mm)
|
t max (mm)
|
L (mm)
|
İki Dübel Arası Min# c(mm)
|
Dübelin Kenardan Min#Uzaklığı d(mm)
|
Uygulanacak Malzemenin Min Kalınlığı e(mm)
|
ØD (mm)
|
H (mm)
|
Kutu Adet
|
| IDKIN08 |
M8
|
9
|
75
|
11
|
S+t
|
200
|
100
|
130
|
10
|
80
|
10
|
| IDKIN10 |
M10
|
10,5
|
85
|
20
|
S+t
|
220
|
110
|
140
|
12
|
90
|
10
|
| IDKIN12 |
M12
|
12,5
|
90
|
25
|
S+t
|
270
|
135
|
160
|
14
|
110
|
10
|
| IDKIN16 |
M16
|
16,5
|
90
|
40
|
S+t
|
310
|
155
|
175
|
18
|
125
|
10
|
| IDKIN20 |
M20
|
23
|
155
|
50
|
S+t
|
420
|
210
|
230
|
25
|
170
|
5
|
| IDKIN24 |
M24
|
23
|
180
|
50
|
S+t
|
420
|
210
|
230
|
28
|
210
|
5
|
|
|
