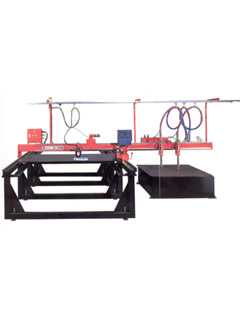

Optik Kesme Tezgahı
|
|
|
 Özellikler
Düzgün Makine Hareketi: X ve Y eksenindeki sürüşler DC servomotor
ile sürtünme tekerleği kombinasyonudur
İzleyiciden gelen sinyallerle kontrol edilen sürücü motor X ve
Y ekseninde hareket eder
HL93 / 83 Koordinat Sürüş İzleme Sistemi:
Optik HL93 / 83 izleme sistemi bir çizgiyi veya silüet çizimi
izleyerek kesme makinesinin hareketini kontrol eder
|
|
|
| Dosyalar : |
|
|
| Uygulamalar : |
|
IK-2500, oksigaz-plazma kesme makinesi olarak
tasarlanmıştır. IK2500G'nin kesme genişliği 2500 mm'dir. Mikro işlemci
kontrol, plazma sistemleri, diğer opsiyonel ekipmanlar makinenin kapasitesi
içindeki parçaların yüksek kesinlikle kesilmesini sağlar.
|
|
| Kesme Aralığı |
2500 mm (G) x 3000 (U) |
| İzleme Aralığı |
2000 mm (W) x 1200 (L) |
| Ray Uzunluğu |
4000 mm |
| Ray Aralığı |
2280 mm |
| İzleyici |
HL93/HL83 |
| İzleme Kesinliği |
±0.5 mm |
| Kerf Kompanzasyonu |
±1.5 mm |
| İzleme Hızı HL93 |
100 - 1000 mm/dak |
| İzleme Hızı HL83 |
100 - 3000 mm/dak |
| Otomatik İçeri Giriş HL93 |
4 yönde mümkün |
| Otomatik İçeri Giriş HL83 |
8 yönde mümkün |
| Otomatik Stop |
- |
| Kesme Kalınlığı 1-2-3-4 Torç
|
200-150-100-50 mm |
| Torç Sayısı |
2 adet Standart / 2 adet Opsiyonel |
| Güç Kaynağı |
Tek Faz 220V,AC,50 Hz |
|
|
| 4 mtr.'lik standart yayı
uzatmak için 3mtr'lik raylar |
|
3 mtr |
| Otomatik Ateşleme Ünitesi |
|
|
| HD Yükselticili Plazma İstasyonu
|
|
|
| İkiz Torç (Tek Torçla İki
Paralel Kesim) |
|
|
| Su Sprey Ünitesi (İnce plaka
kesiminde gereklidir) |
|
|
| Daire Kesme Cihazı |
|
Ø200-1200mm |
| Torç Açı Verme Aparatı |
|
|
|
|
|
