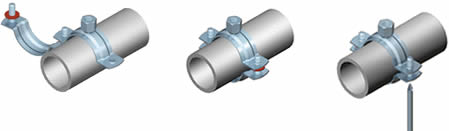

APPLICATION

TECHNICAL PICTURE

STANDART PIPE CLAMP WITHOUT RUBBER PROFILE - (IKIL)

Size Inch	Breaking Load (KN)	Recommended Max Load (KN)
3/8" - 1 1/4"	3.90	1.30
1 1/2" - 74	4.80	1.60
2 1/2" - 4"	6.90	2.30
118 - 226	7.80	2.60



Code	Size Inch	Clamping Range	L	H	M	sxB	A	Quantity / Box	Weight / Box (Kg)
IKIL010	3/8"	16-19	50,5	22,75	M5	1.5x20	M8	100	3,7
IKIL015	1/2"	18-23	54.5	24	M5	1.5x20	M8	100	3,95
IKIL017	24-26	24-26	58.5	26	M5	1.5x20	M8	100	4,32
IKIL020	3/4"	27-31	62.5	28	M5	1.5x20	M8	100	4,66
IKIL025	1"	32-37	68.5	31	M5	1.5x20	M8	100	5,2
IKIL032	1 1/4"	39-44	76	34,5	M5	1.5x20	M8	100	5,93
IKIL040	1 1/2"	46-54	91.5	39	M6	1.5x20	M8	50	3,55
IKIL050	2"	54-61	99	42,5	M6	1.5x20	M8	50	3,85
IKIL053	62-67	62-67	105	45,5	M6	1.5x20	M8	50	4,15
IKIL055	68-74	68-74	112	49	M6	1.5x20	M8	50	4,45
IKIL065	2 1/2"	75-82	125	54	M6	2x25	M10	25	3,72
IKIL080	3"	83-89	134	58	M6	2x25	M10	25	4,02
IKIL085	90-98	90-98	141	62	M6	2x25	M10	25	4,28
IKIL087	94-102	94-102	146.5	63,5	M6	2x25	M10	25	4,46
IKIL092	104-109	104-109	151	67,5	M6	2x25	M10	25	4,7
IKIL100	4"	110-117	159,5	71,5	M6	2x25	M10	25	5,05
IKIL108	118-127	118-127	173	77	M6	2.5x25	M10	25	7,45
IKIL120	129-136	129-136	186	83,5	M6	2.5x25	M10	25	8,01
IKIL125	5"	137-143	192	86,5	M6	2.5x25	M10	25	8,27
IKIL133	144-153	144-153	199	90	M6	2.5x25	M10	25	8,57
IKIL150	6"	159-167	215	98	M6	2.5x25	M10	25	9,27
IKIL160	168-179	168-179	227	102,5	M6	2.5x25	M10	25	9,8
IKIL210	218-226	218-226	280.7	130	M6	2.5x25	M10	20	12,1
