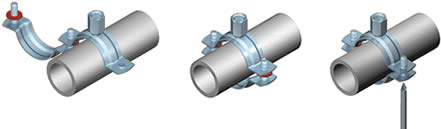

APPLICATION

TECHNICAL PICTURE

STANDART PIPE CLAMP WITH RUBBER PROFILE&COMBI NUT (M8/M10) SIDE SCREW (M6) - (IKKT)

Size Inch	Breaking Load (KN)	Recommended Max Load (KN)
1/2" - 1 1/4"	3.90	1.30
1 1/2" - 74	4.80	1.60
2 1/2" - 4"	6.90	2.30
118 - 226	7.80	2.60



Code	Size Inch	Clamping Range	L	H	M	sxB	A	Quantity / Box	Weight / Box (Kg)
IKKL015	1/2"	18-23	54.5	32	M5	1.5x20	M8/M10	100	4,47
IKKL017	24-26	24-26	58.5	34	M5	1.5x20	M8/M10	100	4,84
IKKL020	3/4"	27-31	62.5	36	M5	1.5x20	M8/M10	100	5,18
IKKL025	1"	32-37	68.5	39	M5	1.5x20	M8/M10	100	5,72
IKKL032	1 1/4"	39-44	76	42,5	M5	1.5x20	M8/M10	100	6,45
IKKL040	1 1/2"	46-54	91.5	47	M6	1.5x20	M8/M10	50	3,81
IKKL050	2"	54-61	99	50,5	M6	1.5x20	M8/M10	50	4,11
IKKL053	62-67	62-67	105	53,5	M6	1.5x20	M8/M10	50	4,41
IKKL055	68-74	68-74	112	57	M6	1.5x20	M8/M10	50	4,71
IKKL065	2 1/2"	75-82	125	62	M6	2x25	M8/M10	25	3,77
IKKL080	3"	83-89	134	66	M6	2x25	M8/M10	25	4,07
IKKL085	90-98	90-98	141	70	M6	2x25	M8/M10	25	4,33
IKKL087	94-102	94-102	146.5	71,5	M6	2x25	M8/M10	25	4,51
IKKL092	104-109	104-109	151	75,5	M6	2x25	M8/M10	25	4,75
IKKL100	4"	110-117	159,5	79,5	M6	2x25	M8/M10	25	5,1
IKKL108	118-127	118-127	173	85	M6	2x25	M8/M10	25	7,5
IKKL120	129-136	129-136	186	91,5	M6	2x25	M8/M10	25	8,06
IKKL125	5"	137-143	192	94,5	M6	2x25	M8/M10	25	8,32
IKKL133	144-153	144-153	199	98	M6	2x25	M8/M10	25	8,62
IKKL150	6"	159-167	215	106	M6	2x25	M8/M10	25	9,32
IKKL160	168-179	168-179	227	110,5	M6	2x25	M8/M10	25	9,85
IKKL210	218-226	218-226	280.7	138	M6	2x25	M8/M10	20	12,14
