APPLICATION

TECHNICAL PICTURE

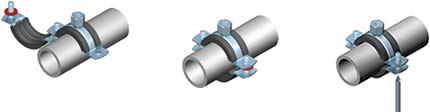

STANDART PIPE CLAMP WITH RUBBER PROFILE (HANGING NUT M10xM10) (IKMS)

Size Inch	Breaking Load (KN)	Recommended Max Load (KN)
1/8" - 1"	3.90	1.30
1 1/4" - 2"	4.80	1.60



Code	Size Inch	Clamping Range	L	H	M	sxB	A	Quantity / Box	Weight / Box (Kg)
IKMS006	1/8"	8-11	52.5	21,5	M6	1.5x20	M10	100	4,42
IKMS008	1/4"	11-15	56,5	24	M6	1.5x20	M10	100	4,87
IKMS010	3/8"	16-20	60,5	26	M6	1.5x20	M10	100	4,32
IKMS015	1/2"	20-24	64,5	28	M6	1.5x20	M10	100	5,77
IKMS020	3/4"	25-28	70,5	31	M6	1.5x20	M10	100	6,32
IKMS025	1"	32-35	78	34,5	M6	1.5x20	M10	100	7,12
IKMS032	1 1/4"	39-46	91.5	39	M6	1.5x20	M10	50	4,71
IKMS040	1 1/2"	48-53	99	42,5	M6	1.5x20	M10	50	5,16
IKMS047	54-58	54-58	105	45,5	M6	1.5x20	M10	50	5,56
IKMS050	2"	59-66	112	49	M6	1.5x20	M10	50	5,96
