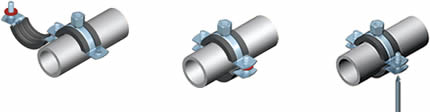

APPLICATION

TECHNICAL PICTURE

STANDART PIPE CLAMP WITH RUBBER PROFILE - (IKIS)

Size Inch	Breaking Load (KN)	Recommended Max Load (KN)
1/8" - 1"	3.90	1.30
1 1/4" - 2"	4.80	1.60
67 - 108	6.90	2.30
4" - 8"	7.80	2.60



Code	Size Inch	Clamping Range	L	H	M	sxB	A	Quantity / Box	Weight / Box (Kg)
IKIS006	1/8"	8-11	50.5	21,5	M5	1.5x20	M8	100	4,3
IKIS008	1/4"	11-15	54.5	24	M5	1.5x20	M8	100	4,75
IKIS010	3/8"	16-20	58.5	26	M5	1.5x20	M8	100	5,2
IKIS015	1/2"	20-24	62.5	28	M5	1.5x20	M8	100	5,65
IKIS020	3/4"	25-28	68.5	31	M5	1.5x20	M8	100	6
IKIS025	1"	32-35	76	34,5	M5	1.5x20	M8	100	7
IKIS032	1 1/4"	39-46	91.5	39	M6	1.5x20	M8	50	4,35
IKIS040	1 1/2"	48-53	99	42,5	M6	1.5x20	M8	50	4,8
IKIS047	54-58	54-58	105	45,5	M6	1.5x20	M8	50	5,2
IKIS050	2"	59-66	112	49	M6	1.5x20	M8	50	5,6
IKIS055	67-73	67-73	125	54	M6	2x25	M10	25	4,9
IKIS065	2 1/2"	74-80	134	58	M6	2x25	M10	25	5,31
IKIS072	81-87	81-87	141	62	M6	2x25	M10	25	5,5
IKIS080	3"	87-94	146.5	63,5	M6	2x25	M10	25	5,76
IKIS085	95	95-98	151	67,5	M6	2x25	M10	25	6,8
IKIS089	99-108	99-108	159,5	71,5	M6	2x25	M10	25	7,3
IKIS100	4"	110-116	173	77	M6	2.5x25	M10	25	7,8
IKIS112	120-128	120-128	186	83,5	M6	2.5x25	M10	25	8,3
IKIS118	129-134	129-134	192	86,5	M6	2.5x25	M10	25	8,6
IKIS125	5"	135-143	199	90	M6	2.5x25	M10	25	9
IKIS134	149-161	149-161	215	98	M6	2.5x25	M10	25	9,5
IKIS150	6"	162-170	227	102,5	M6	2.5x25	M10	25	10
IKIS200	8"	207-219	280.7	130	M6	2.5x25	M10	20	10,65
