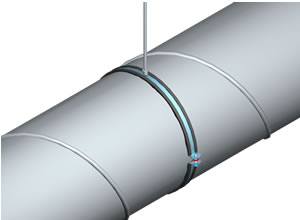

APPLICATION

TECHNICAL PICTURE

IKHV

Code	Sıze Inç	Pipe Dıameter	L	H	sxB	M	A	Quantity / Box	Weight / Box ( Kg )
IKHV 80	80	82,4	135.4	58.2	1.5x25	M6	M8	100	17,98
IKHV 100	100	103,6	156	68.8	1.5x25	M6	M8	50	9,74
IKHV 112	112	115,6	168	74.8	1.5x25	M6	M8	25	10,22
IKHV 125	125	128,6	181	81.3	1.5x25	M6	M8	50	12,14
IKHV 140	140	143,6	196.2	88.8	1.5x25	M6	M8	50	12,56
IKHV 150	150	153,6	206.2	93.8	1.5x25	M6	M8	40	12,35
IKHV 160	160	163,6	216.2	98.8	1.5x25	M6	M8	25	7,27
IKHV 180	180	183,6	236.3	108.8	1.5x25	M6	M8	25	7,5
IKHV 200	200	203,6	256.3	118.8	1.5x25	M6	M8	15	5,16
IKHV 224	224	227,6	280	130,8	1.5x25	M6	M8	25	8,8
IKHV 250	250	253,6	305.8	143,8	1.5x25	M6	M8	20	7,84
IKHV 280	280	284,8	337	159,4	1.5x25	M6	M8	15	6,6
IKHV 300	300	304,8	357	169,4	1.5x25	M6	M8	15	7,1
IKHV 315	315	319,8	372	177	1.5x25	M6	M8	10	7,84
IKHV 355	355	359,8	412.3	196	1.5x25	M6	M8	25	6,6
IKHV 400	400	404,8	457.3	219,4	1.5x25	M6	M8	20	12,14
IKHV 450	450	456,4	520.8	244,4	1.5x25	M10	M8	15	11,33
IKHV 500	500	504,8	565	267,5	2.5x25	M10	M8	20	10,48
IKHV 560	560	564,8	625	297,5	2.5x25	M10	M8	20	12,26
IKHV 600	600	604,8	664	317,5	2.5x25	M10	M8	20	13,06
IKHV 630	630	636	696.3	333	2.5x25	M10	M8	20	13,46
IKHV 710	710	716	776.5	360,5	2.5x25	-	-	20	13,9
IKHV 800	800	806	866.5	405,5	2.5x25	-	-	15	14,3
IKHV 900	900	906	966.5	455,5	2.5x25	-	-	15	15,5
IKHV 1000	1000	1007,2	1068.3	506	2.5x25	-	-	10	19,95
IKHV 1120	1120	1127,2	1188	566	2.5x25	-	-	10	21,2
IKHV 1250	1250	1257,2	1318	631	2.5x25	-	-	1	2,75
