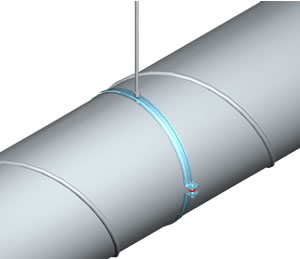

TECHNICAL PICTURE

IKHV

Code	Size Inç	Pipe Diameter	L	H	sxB	M	A	Quantity / Box	Weight / Box ( Kg )
IKHL 80	80	82,4	128,5	53,9	1.5x25	M6	M8	100	17,75
IKHL 100	100	103,6	147,5	64,.3	1.5x25	M6	M8	50	10,25
IKHL 112	112	115,6	156	68,8	1.5x25	M6	M8	50	10,44
IKHL 125	125	128,6	168	74.8	1.5x25	M6	M8	50	11,22
IKHL 140	140	143,6	181	81.3	1.5x25	M6	M8	50	12,14
IKHL 150	150	153,6	196.2	88.8	1.5x25	M6	M8	50	13,12
IKHL 160	160	163,6	206.2	93.8	1.5x25	M6	M8	40	11,02
IKHL 180	180	183,6	227,5	104,3	1.5x25	M6	M8	40	11,2
IKHL 200	200	203,6	248,5	114,3	1.5x25	M6	M8	25	8,15
IKHL 224	224	227,6	280	130,8	1.5x25	M6	M8	40	14,76
IKHL 250	250	253,6	305.8	143,8	1.5x25	M6	M8	25	10,46
IKHL 280	280	284,8	337	159,4	1.5x25	M6	M8	25	10,9
IKHL 300	300	304,8	357	169,4	1.5x25	M6	M8	25	11,87
IKHL 315	315	319,8	372	177	1.5x25	M6	M8	25	12,375
IKHL 355	355	359,8	412.3	196	1.5x25	M6	M8	25	13,775
IKHL 400	400	404,8	457.3	219,4	1.5x25	M6	M8	25	15,3
IKHL 450	450	456,4	520.8	244,4	1.5x25	M10	M8	25	18,77
IKHL 500	500	504,8	565	267,5	2.5x25	M10	M8	25	27,72
IKHL 560	560	564,8	625	297,5	2.5x25	M10	M8	25	30,625
IKHL 600	600	604,8	664	317,5	2.5x25	M10	M8	25	32,55
IKHL 630	630	636	696.3	333	2.5x25	M10	M8	25	34,05
IKHL 710	710	716	776.5	360,5	2.5x25	-	-	15	21,19
IKHL 800	800	806	866.5	405,5	2.5x25	-	-	25	39,7
IKHL 900	900	906	966.5	455,5	2.5x25	-	-	25	35,5
IKHL1000	1000	1007,2	1068.3	506	2.5x25	-	-	10	19,79
IKHL1120	1120	1127,2	1188	566	2.5x25	-	-	10	20,21
IKHL1250	1250	1257,2	1318	631	2.5x25	-	-	10	2,46
